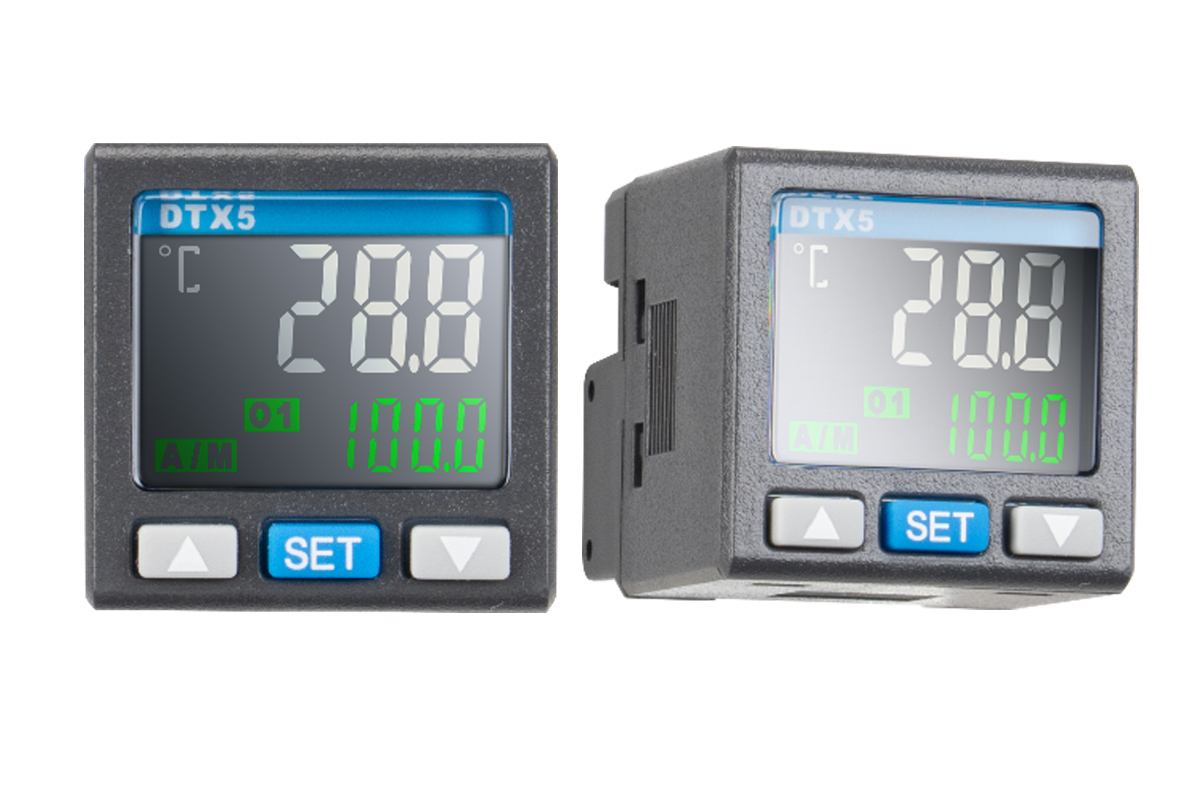

工业级迷你温控器 DTX500

方寸之间，精准掌控。

即使控制盘空间有限，控温效能依然不妥协。
DTX500 将显示与控制整合于精巧机身，
无需额外系统配置，即可即时监控与操作，
提供稳定且高精度的温度控制，
让面板空间运用更高效。

产品介绍

产品特色

精巧设计 · 完整控制

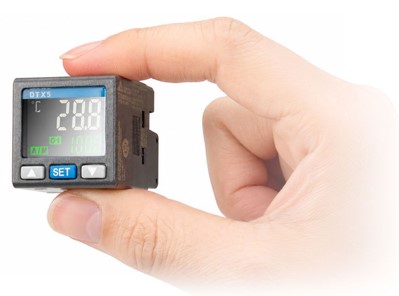

• 精巧高效配置：30 x 30 mm 迷你尺寸，优化电控箱配置，释放设计弹性
• 高精度温度测量：具备 ±0.3% PV 精度，搭配冷接点补偿技术升级，确保精准测量
• 快速稳定控温：采用 2-DOF PID 控制演算法，提升抵抗外部乱干扰能力，缩短温度回稳时间，达到以达最佳控制效果
• 多元传感输入：支持热电偶 (TC)、RTD 及模拟电压 / 电流等多种输入，弹性满足各式感测需求
• 灵活双输出配置：提供电压脉冲 (温控专用) 与电晶体 NPN 输出，可兼顾控制与警报应用
• 通讯整合更便利：支持 RS-485 (Modbus ASCII/RTU) 通讯，轻松实现系统串联与数字化监控
• 多重安全保护：具备异常检测、LBA 通道断线及多种警报模式，全方位保障设备运作安全
• 清晰显示设计：高对比 LCD 屏幕搭配大字体与分色设计，关键数值清晰易辨，消除视觉死角
• 安装弹性高：支持面板与支架安装方式，轻松适应各类机台内部空间

应用案例：晶圆封测三温分检机的多区温控配置

挑战：设备需同时控制预热区以及多个测试站中的加热区温度，操作人员需即时判读温度状态，且控制盘空间有限。

解决方案：DTX500

即时温度显示

操作人员可从面板显示的数值，快速判读实际的温度状态。

多区独立控制

单通道设计，可针对预热定温区与测试加热区域独立控温。

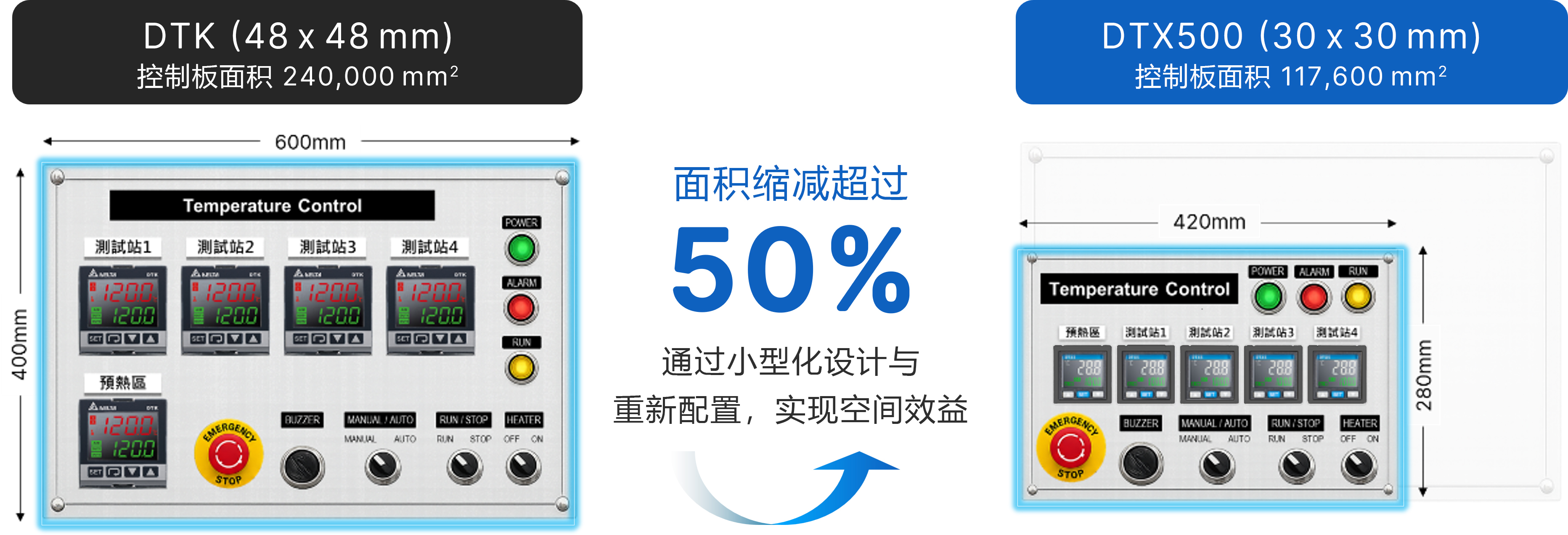

高密度安装设计

相较 48x48 mm 温控器，可节省超过 50% 的使用空间。

效益：DTX500 能稳定控制预热区与 4 个测试站的加热状态，并以其小型化设计有效缩小控制盘尺寸，提升设备配置弹性。



更多应用

电子制造：

高密度多区段精密加热控制

包装机械：

高速热封与封切过程优化

食品饮料：

严格温控确保制程安全与品质

木工机械：

稳定控温提升胶合与压合良率

工业烤箱：

精确控制热分布，降低能源损耗



产品规格

输入传感器	热电偶：K, J, T, E, N, R, S, B, L, U, TXK, C, D 白金测温电阻：Pt100, JPt100, Cu50, Ni120 模拟输入：0 ~ 5V, 0 ~ 10V, 0 ~ 20mA, 4 ~ 20mA, 0 ~ 50mV
取样周期	20 / 50 ms (预设: 50ms)
温度显示精度 (环境温度 25°C)	热电偶：±1°C 或 PV 读值的 ±0.3% (采较大值) 注：各个热电偶精度不同，详见网路版操作手册 白金测温电阻：±1°C 或 PV读值的 ±0.2% (采较大值)
冷接点补偿误差	±0.5°C (环境温度为25°C时) 或 ±1.5°C (环境温度 0 ~ 50°C)
自动模式控制方法	PID、ON/OFF
自动模式控制行为	加热、冷却
运作模式	自动、手动
输出周期	第一组输出为 0.1 ~ 60 秒；第二组输出为 0.1 ~ 60 秒
第一组输出	电压脉冲输出，直流 12V±15%，最大输出电流 50mA
第二组输出	电晶体 (NPN) 输出，最大耐压 30V/50mA，导通残余电压最大 1.5V
通讯	RS485 通讯接口，采用 Modbus ASCII/RTU 通讯协定 鲍率：2,400 ~ 115,200bps 连接线长建议 <30 公尺，以确保信号品质
输入电源	DC24V±10%
电源消耗功率	≤ 1.5W
显示刻度	可选择小数点一位或无小数点
耐震动	10 ~ 55Hz, 10m/s², 3 轴方向, 10min
耐冲击	最大 300m/s², 3 轴 6 方向, 各 3 次
操作温度	0°C ~ +50°C (无结霜)
储存温度	-20°C ~ +65°C
操作湿度	35% ~ 80% RH (无结露)
尺寸	30.0 x 30.0 x 40.8 (mm)
